Опоры для горизонтальной установки

Продукция > Оборудование HIWIN > Цилиндрические направляющие

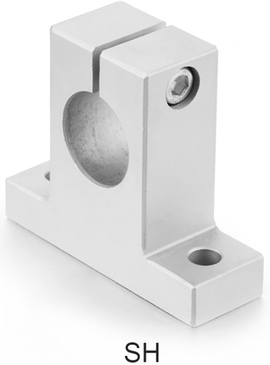

Концевые Т-образные опоры предназначены для крепления цилиндрических направляющих. В опоре технологически предусмотрен зажим цилиндрической направляющей, обеспечивающий ее жесткое крепление и исключающий ее проворачивание. Для крепления опоры к станине предусмотрены два технологических отверстия в основание опоры.

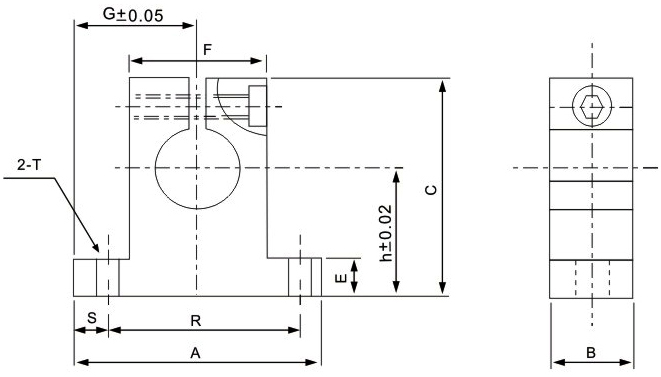

Тип	d вала, мм	h, мм	G, мм	А, мм	B, мм	C, мм	E, мм	F, мм	R, мм	S, мм	T, мм	Вес, кг
SH08	8	20	21	42	14	32,8	6	18	32	5	Ø5,5	0,024
SH10	10	20	21	42	14	32,8	6	18	32	5	Ø5,5	0,024
SH12	12	23	21	42	14	37,5	6	20	32	14	Ø5,5	0,03
SH16	16	27	24	48	16	44	8	25	38	16	Ø5,5	0,04
SH20	20	31	30	60	20	51	10	30	45	20	Ø6,6	0,07
SH25	25	35	35	70	24	60	12	38	56	24	Ø6,6	0,13
SH30	30	42	42	84	28	70	12	44	64	28	Ø9	0,18
SH35	35	50	49	98	32	82	15	50	74	12	Ø11	0,27
SH40	40	60	57	114	36	96	15	60	90	36	Ø11	0,42
SH50	50	70	63	126	40	120	18	74	100	40	Ø14	0,75
SH60	60	80	74	148	45	136	18	90	120	45	Ø14	1,1
Примечание: Габаритные размеры указаны в мм.

Информация для заказа

SH20
SH - серия	20 - размер
